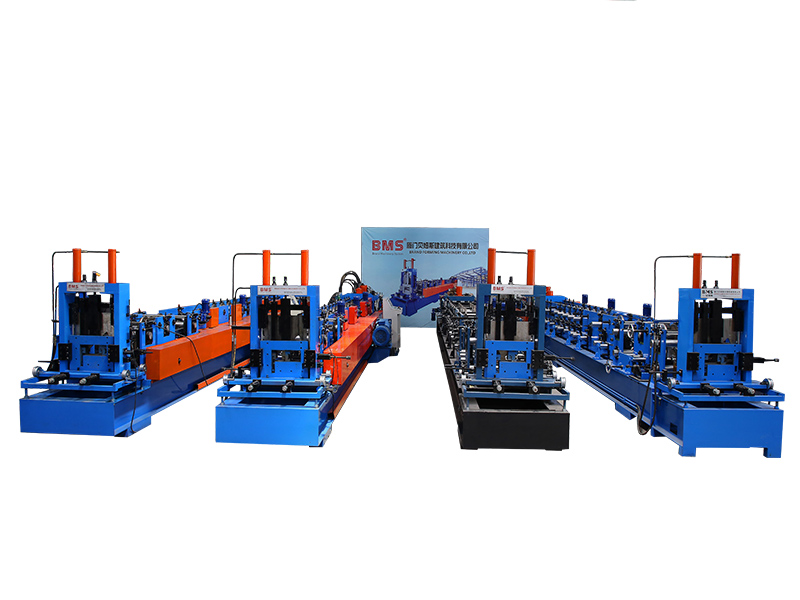

آلة تشكيل لفائف البورلين CZ ذات التغيير التلقائي الكامل

حساب تعريفي

الشفة (ج): 10~25 مم
الارتفاع (ب): ج: 40~100±0.5 مم
Z:49~100مم±0.5مم
الويب (ارتفاع): ج: 80~300±0.5 مم
Z:120~300±0.5 مم

مادة

سمك المادة(t): 1.2-3.2 ملم
المواد القابلة للتطبيق: الفولاذ المجلفن (GI)، مركز أبحاث السرطان ،حقوق الإنسان

مع قوة الخضوع: 550 ميجا باسكال

متابعة العمل

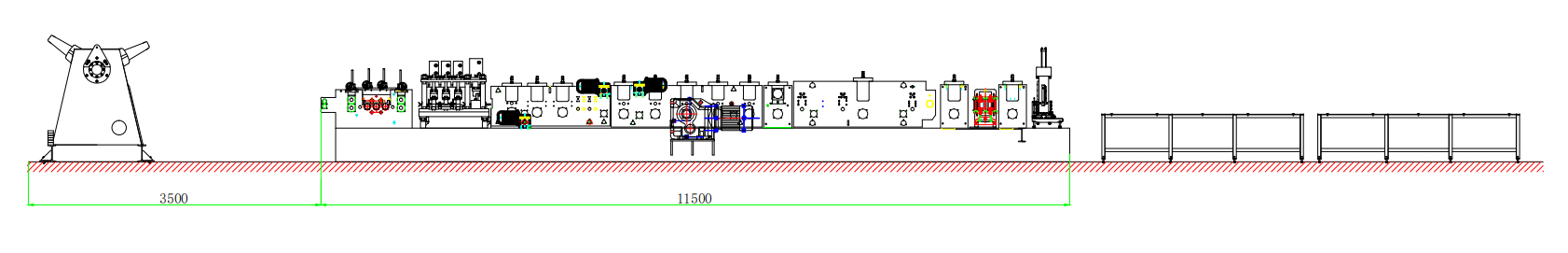

جهاز فك اللفائف ← جهاز التغذية والتسوية ← جهاز القطع المسبق واللكم الهيدروليكي ← نظام التشكيل بالدرفلة ← قطع هيدروليكي ← رف الخروج

مكونات الآلة

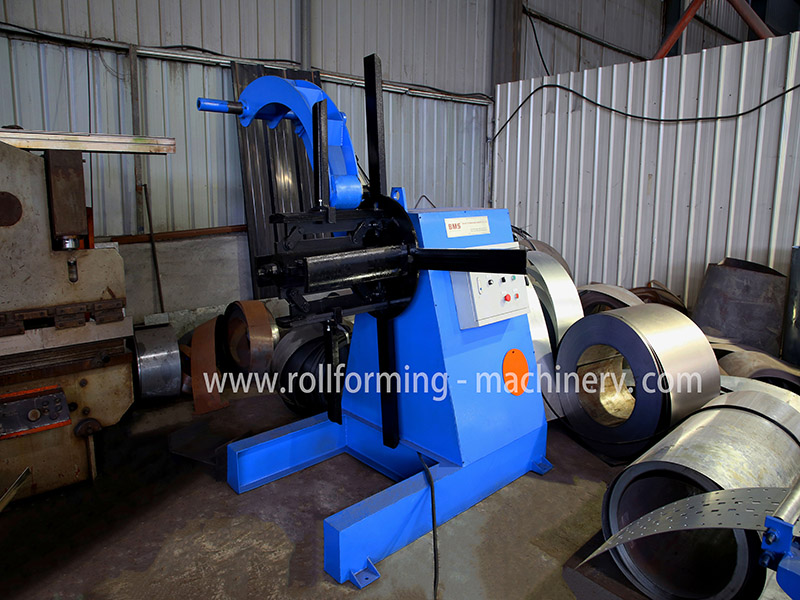

1) جهاز فك الملفات الهيدروليكي سعة 5 أطنان: مجموعة واحدة

التحكم الهيدروليكي في انكماش التجويف الداخلي للملف الفولاذي وإيقافه
أقصى عرض للتغذية: 600 ملم
نطاق معرف الملف: 478-538 ملم القطر الخارجي: 1500 ملم
السعة القصوى: 5 طن ,المحرك: 3 كيلو واط , التحكم في سرعة التردد
إضافة قوة التغذية التلقائية وجهاز الإيقاف الذاتي

2) جهاز التغذية والتسوية

أعلى ثلاثة تحت أربعة تماما س حتى جهاز تسوية الأعمدة
مع دليل مواد التغذية

هيكل الجسم مصنوع من ح450 نوع الفولاذ عن طريق اللحام
سمك الجدار الجانبي: Q235 t30mm
أعمدة مصنوعة من فولاذ GCr15 (=فولاذ EN31) ,تردد عالي

قطر الأعمدة= φ105 مم

استخدم محركين كهربائيين لضبط عرض تغذية المواد تلقائيًا ح

3) جهاز القطع المسبق واللكم الهيدروليكي

اللكم المسبق والقطع المسبق، استخدم نفس النظام الهيدروليكي
المحرك الهيدروليكي: 7.5 كيلو واط نطاق الضغط الهيدروليكي: 0-16 ميجا باسكال
مادة أداة اللكم والقطع: Cr12MoV ( =فولاذ D2 ، المعالجة الحرارية إلى درجة HRC58-62

مع مليون مرة قطع الحياة
3 أسطوانات نظام ثقب للثقب على كل من الويب والحافة

ثقب مشقوق: 14 ملم 26 مم/16 مم × 26 مم ;الثقب الدائري: 14/16 مم

4 ) الجهاز الرئيسي

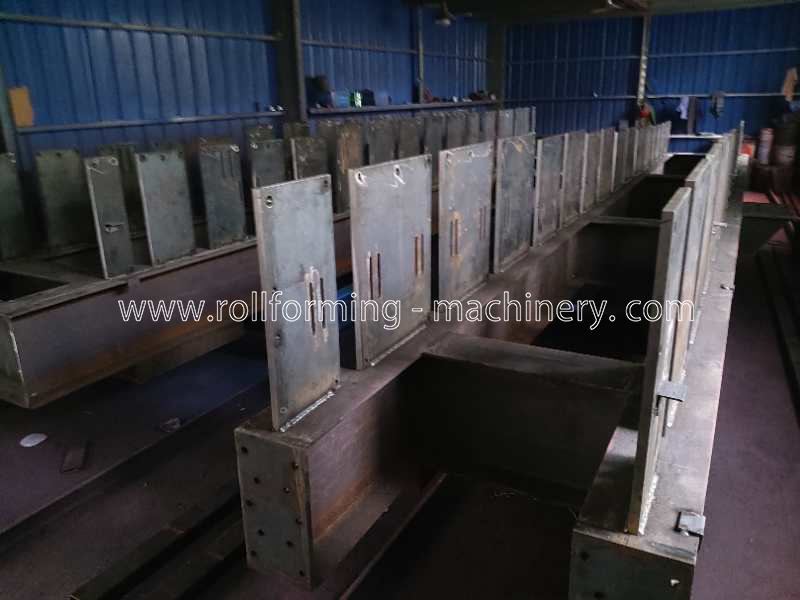

هيكل الجسم مصنوع من ح450 نوع الفولاذ عن طريق اللحام

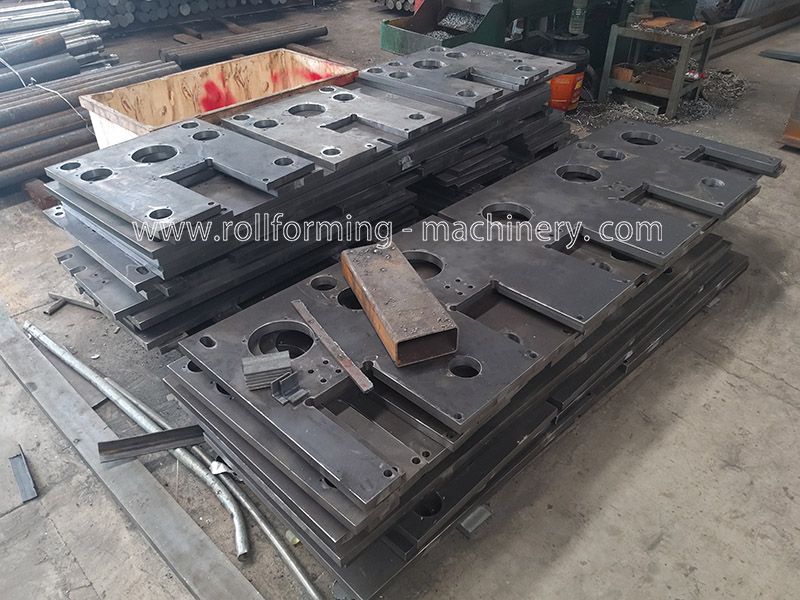

سمك الجدار الجانبي: Q235 t30mm

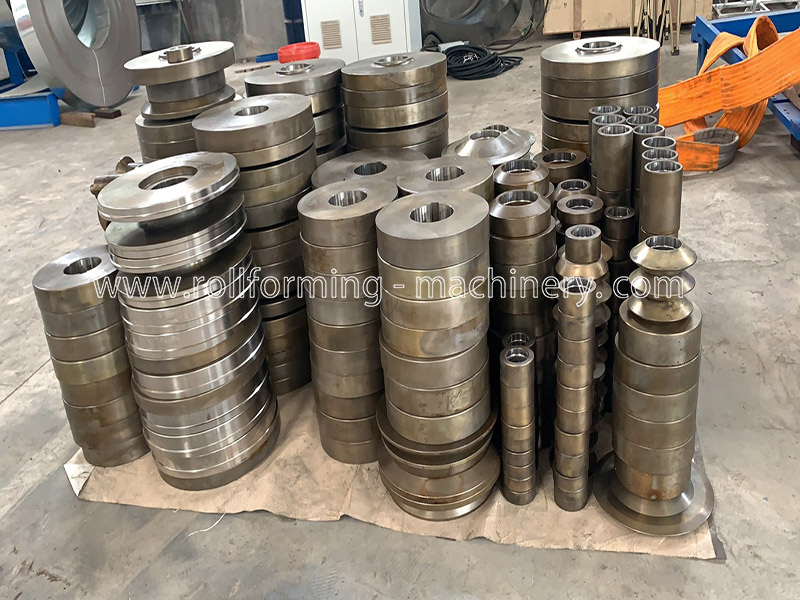

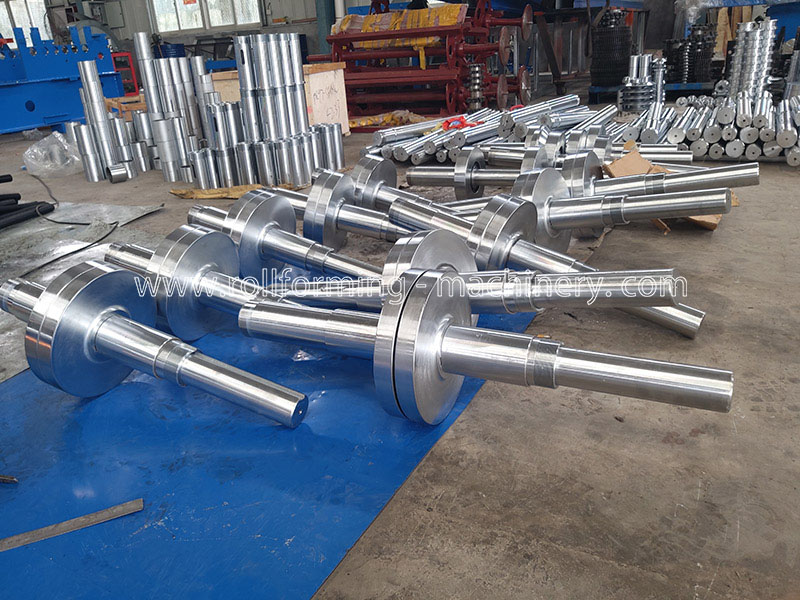

بكرات مصنوعة من فولاذ Cr12، معالجة حرارية، HRC58-62

قطر الأعمدة= ф80/95 ,آلات دقيقة

قيادة التروس/العجلة المسننة، حول 20 خطوة لتشكيل

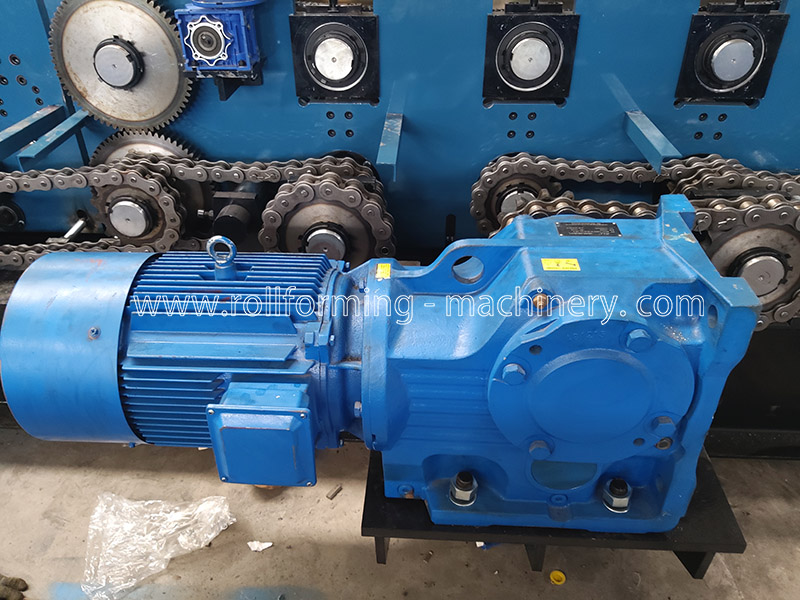

المحرك الرئيسي (ماركة بولارويد)= 22 كيلوواط ,التحكم في سرعة التردد

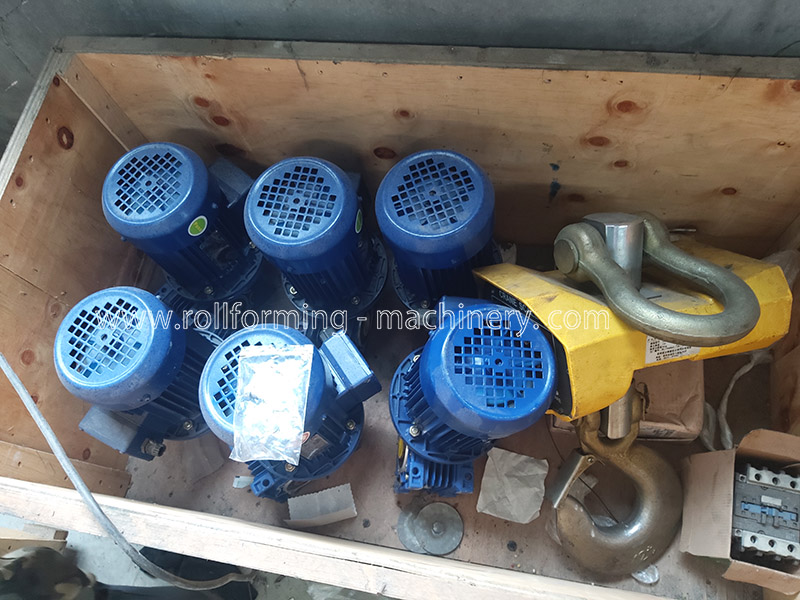

يستخدم ستة محركات كهربائية لتغيير الحجم وقوة المحرك تلقائيًا: 0.55 كيلو واط

5) جهاز القطع الهيدروليكي

وظيفة النشر والتوقف عن القطع، تصميم شفرة القطع المكونة من ثلاث قطع
المحرك الهيدروليكي: 7.5 كيلو واط، ضغط القطع: 0-16 ميجا باسكال
مادة أداة القطع: Cr12MoV (= SKD11 مع ما لا يقل عن ا ني مليون مرة من عمر القطع)، المعالجة الحرارية إلى درجة HRC58-62

6) نظام التحكم PLC

التحكم في الكمية وطول القطع تلقائيًا
إدخال بيانات الإنتاج (دفعة الإنتاج، القطع، الطول، إلخ.)

على شاشة اللمس، يمكنه إنهاء الإنتاج تلقائيًا.
مدمج مع: PLC، العاكس، شاشة اللمس، المشفر، إلخ.

7) رف الخروج: واحد وحدة

غير مزود بالطاقة، واط مع بكرات عليها لسهولة الحركة.

8)عرض المنتج

أسلوب التعبئة والتغليف

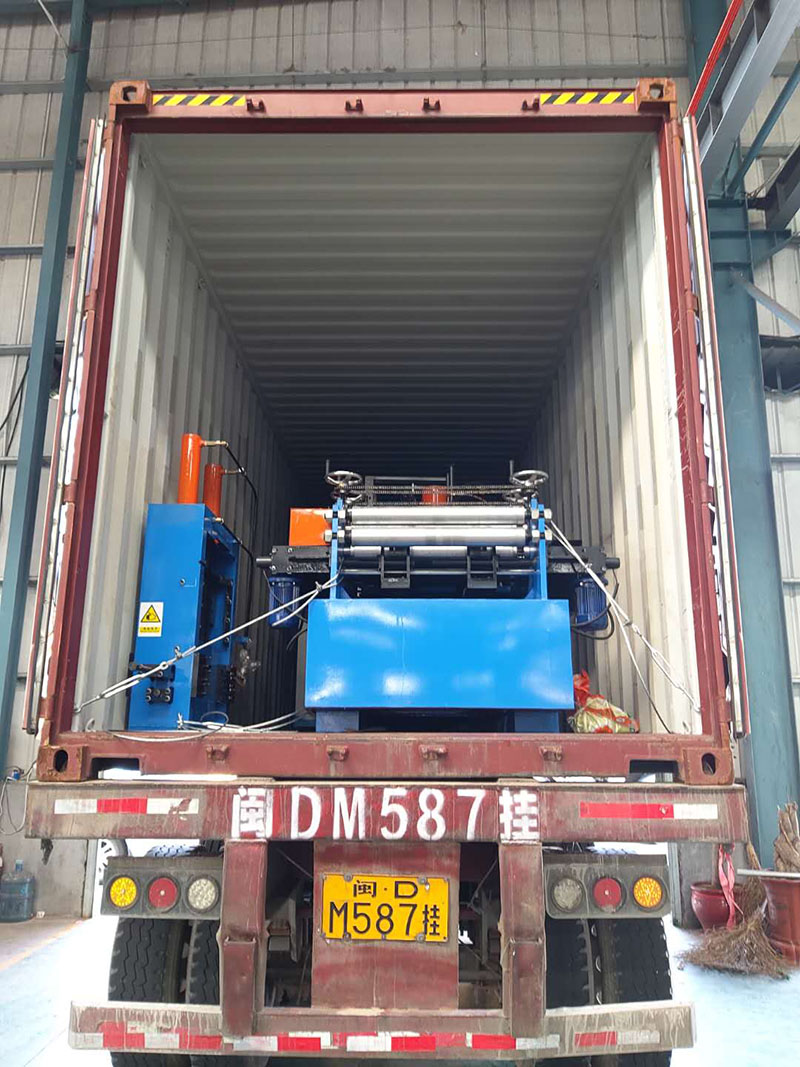

طريقة التعبئة : الجسم الرئيسي للآلة عاري و مغطى بغشاء بلاستيكي (للحماية من الغبار والتآكل) ، محملة في الحاوية و مثبتة بشكل ثابت في حاوية مناسبة بواسطة حبل فولاذي وقفل مناسبة للنقل لمسافات طويلة.

خدمة ما بعد البيع

1. الضمان هو 24 شهرًا بعد استلام العميل للجهاز. في غضون 24 شهرًا، سنقوم بإرسال قطع الغيار البديلة إلى العميل مجانًا.
2. نحن نقدم الدعم الفني طوال عمر آلاتنا.
3. يمكننا إرسال فنيينا لتثبيت وتدريب العمال في مصانع العملاء مع تكلفة اضافية.

شروط التجارة

1. الحد الأدنى لكمية الطلب (MOQ): مجموعة واحدة.
2. وقت التسليم: حوالي 60 يوم عمل.
3. ميناء التحميل: ميناء شيامن.
4. نوع الدفع: عن طريق T/T أو عن طريق L/C.
5. التصدير: إلى أكثر من 50 دولة ومنطقة، بما في ذلك تايوان والمملكة المتحدة وفرنسا وسنغافورة،
اليونان، أستراليا، الولايات المتحدة الأمريكية، المكسيك، الهند، البرازيل، تشيلي، بوليفيا، ترينيداد، إسرائيل، المملكة العربية السعودية، إلخ.
