لفة مدادات CZ ماكينة تشكيل (خط إنتاج المدادات C&Z) CZ100-300

1. المزايا

1) إنتاج مدادات بأحجام مختلفة دون تغيير البكرات أو الوسادات

٢) تصميم مقطوع مسبقًا، لا حاجة للاحتفاظ بالأحجام المختلفة.

٣) سهولة التشغيل وانخفاض تكلفة الصيانة

4) حجم غير محدود (أي حجم ضمن نطاق الجهاز)، حجم بسيط

5) قم بثقب الثقوب يدويًا في أي موضع على جانب اللوح وجانب الشفة

٢. مكونات الماكينة

طلب الماكينات

١) نظام التثقيب
العلامة التجارية: BMS، بلد المنشأ: الصين
3 أسطوانات (فتحة واحدة أسطوانة واحدة، فتحتان أسطوانتان) أو 5 أسطوانات (شائعة الاستخدام في صناعة الطاقة الشمسية).

2) مطحنة التشكيل الرئيسية

الأسطوانة مصنوعة من فولاذ محامل عالي الجودة GCr15/فولاذ قوالب Cr12 (=فولاذ D3)، مخرطة، والمعالجة الحرارية.
باستخدام طلاء الكروم الصلب أو المعالجة السوداء، عمر طويل. مع سكة التغذية، يتم لحام الدعامة بواسطة فولاذ على شكل حرف H بوزن 450 رطلاً

3) نظام التحكم PLC

نظام تحكم PLC (علامة العاكس: شنايدر إلكتريك/وحدة التحكم/دلتا،

ماركة جهاز التشفير: Koyo/Omron)

تبديل المدادات من النوع C والمدادات من النوع Z: تغيير يدوي

لكن بدءًا من C100-300 أو Z100-300، يقوم نظام PLC بتغيير الحجم تلقائيًا: ما عليك سوى لمس الشاشة لإجراء بعض التغييرات الطفيفة.

(أدخل بيانات الإنتاج المطلوبة على شاشة اللمس)

ستقوم الآلة بالتحكم التلقائي في الكمية وطول القطع.

مجموعة: وحدة تحكم منطقية قابلة للبرمجة، عاكس، شاشة لمس، مشفر، إلخ.

أداء الطول الثابت: ≤±2 مم

جهد التحكم 24 فولت

4) جهاز القطع المسبق
حامل الأداة مصنوع من صفيحة فولاذية عالية الجودة بسمك 30 مم ملحومة
آلة المعالجة المسبقة لعوارض CZ مصنوعة من فولاذ القوالب عالي الجودة Cr12 (فولاذ D3) بعد المعالجة الحرارية
حامل الأداة مصنوع من صفيحة فولاذية عالية الجودة بسمك 30 مم ملحومة

آلة المعالجة المسبقة لعوارض CZ مصنوعة من فولاذ القوالب عالي الجودة Cr12 (فولاذ D3) بعد المعالجة الحرارية

5) فك اللف r

وحدة فك اللف اليدوية

إيقاف التشغيل، والتحكم اليدوي في انكماش الثقب الداخلي لملف الصلب وإيقافه

أقصى عرض للتغذية: 500 مم، نطاق القطر الداخلي للملف 470 مم ± 30 مم

السعة: تصل إلى 5 أطنان

مجهزة بوحدة فك لفائف هيدروليكية سعة 5 أطنان

6) رف الخروج

افصل الطاقة، توجد بكرات عليه لتسهيل حركة المدادة النهائية

مزيد من التفاصيل حول آلة تشكيل المدادات CZ

مناسب للمواد التي يتراوح سمكها بين 1.0 و 3.0 مم

العمود مصنوع من الفولاذ رقم 45، وقطره 90 مم.

(يضمن العمود الكبير العمل لفترة طويلة دون انحناء أو تشوه)، والتصنيع الدقيق

محرك كهربائي، محرك سلسلة تروس، تشكيل بـ 15 أسطوانة، تقويم بـ 4 أسطوانات

المحرك الرئيسي = 22 كيلوواط (قدرة عالية وسرعة عالية)، مع تنظيم سرعة تحويل التردد. سرعة التشكيل حوالي 18 متر/دقيقة

محرك هيدروليكي: 11 كيلوواط (قطع عالي الطاقة)، نطاق الضغط الهيدروليكي: 0-16 ميجا باسكال

دليل المستخدم باللغتين الصينية والإنجليزية

خدمة ما بعد البيع

1. الضمان لمدة 24 شهرًا بعد استلام العميل للجهاز. خلال فترة الـ 24 شهرًا، سنقوم بإرسال قطع الغيار إلى العملاء مجانًا أو برسوم

2. نقدم الدعم الفني طوال فترة استخدام آلاتنا.

3. يمكننا إرسال فنيينا لتركيب وتدريب العمال في مصانع العملاء بتكلفة إضافية.

شروط التجارة

1. الحد الأدنى لكمية الطلب (MOQ): مجموعة واحدة

2. وقت التسليم: حوالي 45 يوم عمل

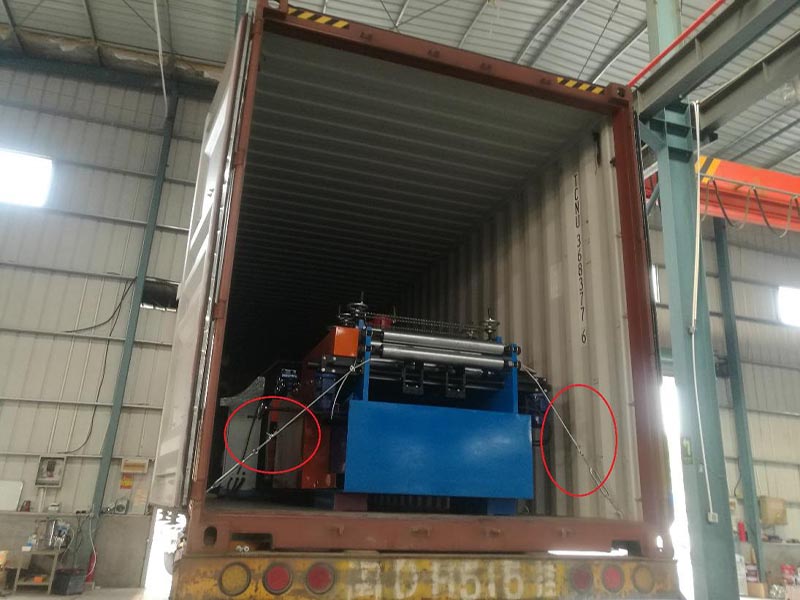

3. ميناء الشحن: ميناء شيامن

4. نوع الدفع: عن طريق التحويل المصرفي أو عن طريق خطاب الاعتماد

5. التصدير: إلى أكثر من 80 دولة ومنطقة، بما في ذلك كوريا الجنوبية، وتايوان، والمملكة المتحدة، وأستراليا، والولايات المتحدة الأمريكية، والمكسيك، والبرازيل، والمملكة العربية السعودية، والإمارات العربية المتحدة، وإيران، والهند، وسنغافورة، وماليزيا، وتايلاند، وإندونيسيا.

الفلبين، فيتنام، جنوب أفريقيا، نيجيريا، مصر. معنا أموالك وأعمالك في أمان.
