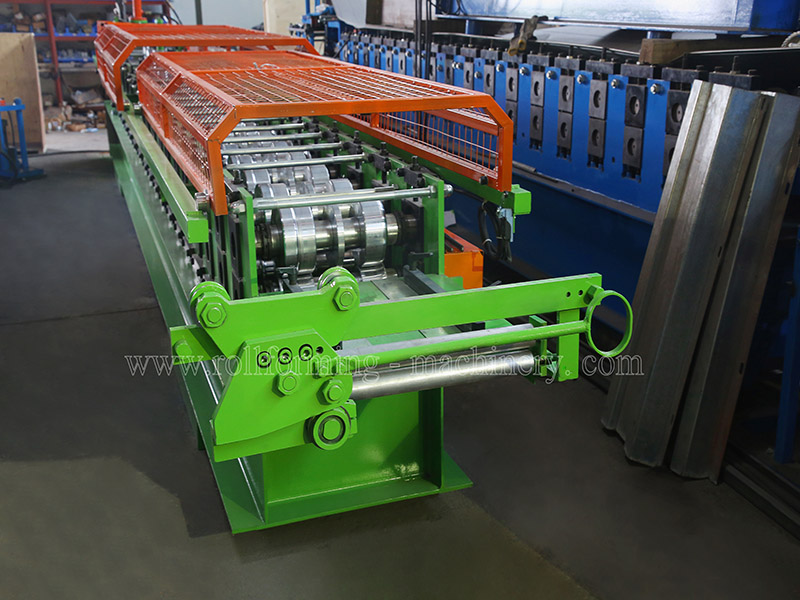

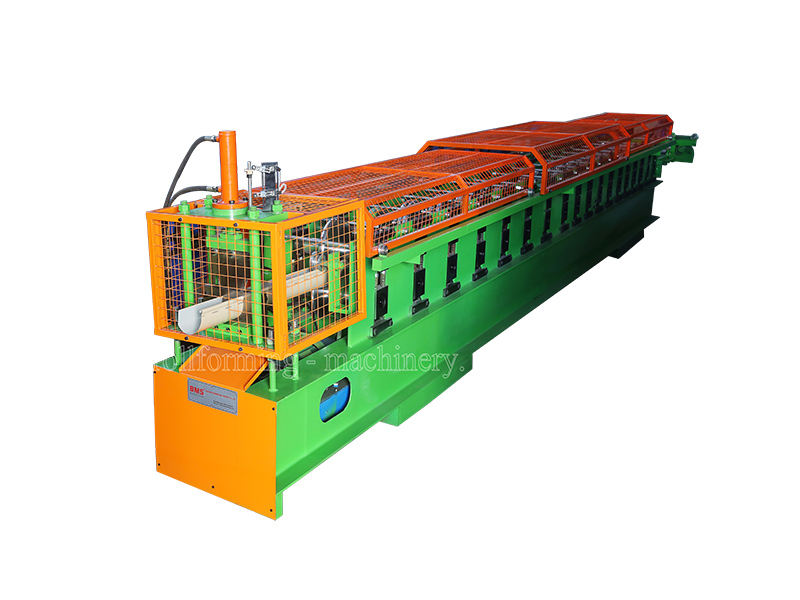

ماكينة تشكيل المزاريب الرباعية

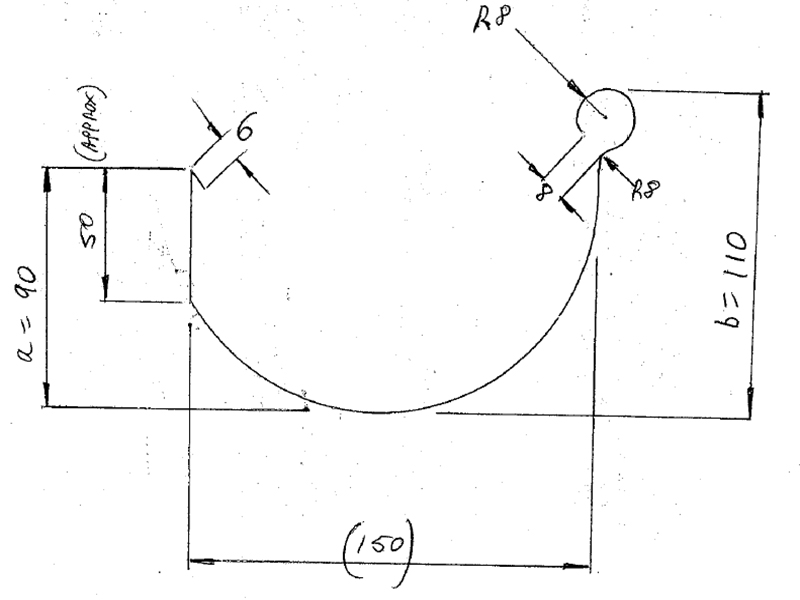

حساب تعريفي
مادة
العرض الفعال:
1
50
مم
عرض التغذية:
حوالي 310 ملم
سُمك المادة:
0.4-0.5 مم
المادة القابلة للتطبيق:
PPGI
مع قوة الخضوع:
550
ميجا باسكال

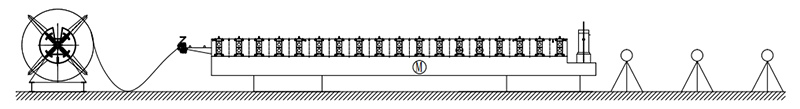

سير العمل
فك اللفائف → جهاز القطع المسبق اليدوي → يٌطعم جهاز التوجيه → نظام التشكيل بالدرفلة → جهاز قطع الأعمدة الهيدروليكي → رف الخروج
مكونات الآلات
1) 3 تي o دليل المستخدم جهاز فك اللفائف: مجموعة واحدة
التحكم اليدوي في انكماش التجويف الداخلي لملفات الصلب وإيقافه
أقصى عرض للتغذية:
300
مم،
نطاق معرف الملف:
508±30 مم
2) قاطع يدوي مسبق و يٌطعم الدليل د الجهاز
جهاز توجيه أيمن وأيسر عند المدخل الرئيسي للآلة. أثناء التشغيل، تدخل المواد الخام الموجودة على جانبي اللوحة إلى الآلة من خلال الفتحتين اليمنى واليسرى.
يُساعد جهاز التوجيه على تثبيت المواد الخام ونظام تشكيل اللفائف في الوضع الصحيح. ويمكن ضبط موضع التوجيه بواسطة آلية لولبية يدوية، كما يمكن ضبط الجانبين الأيمن والأيسر بشكل مستقل.

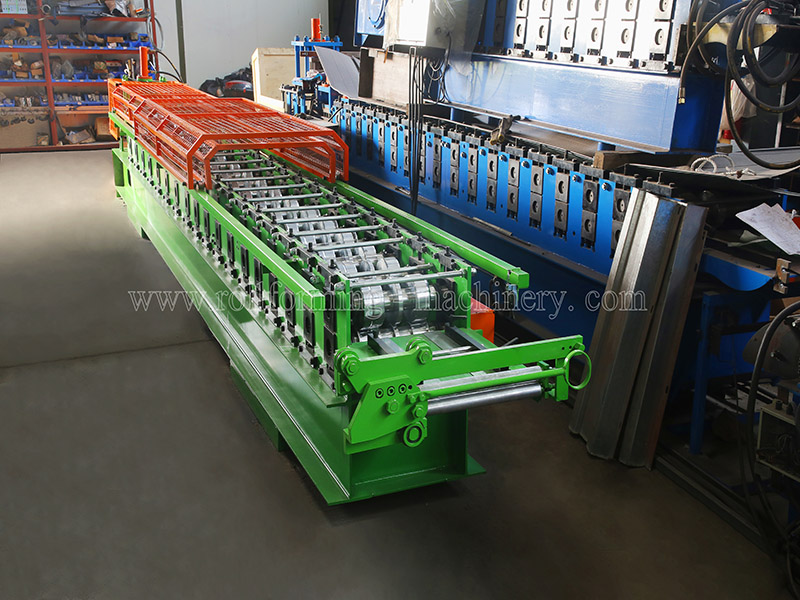

3) الآلة الرئيسية
هيكل الجسم مصنوع من
H450
نوع من الفولاذ عن طريق اللحام
سُمك الجدار الجانبي:
Q235 t18mm

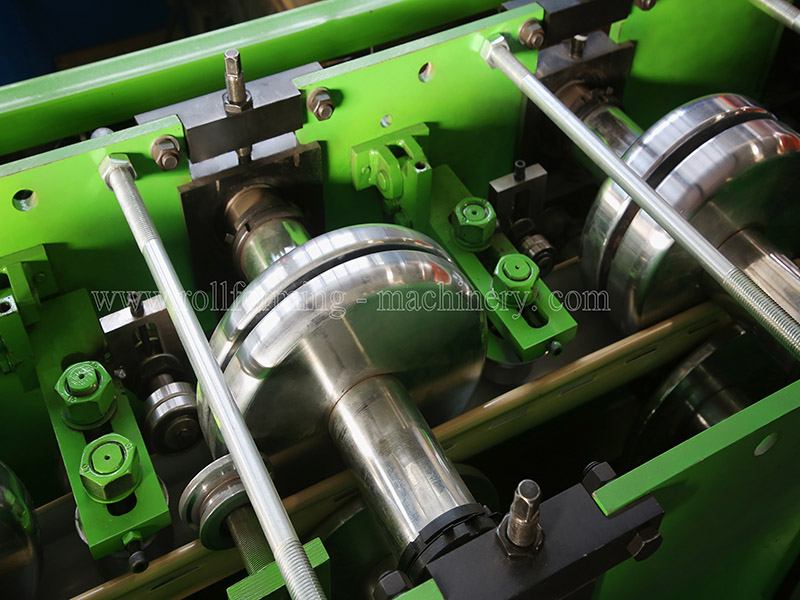

بكرات مصنوعة من
فولاذ رقم 45
مخارط CNC، معالجة حرارية، مطلية بالكروم الصلب، بسماكة 0.04 مم، سطح معالج بمرآة (لعمر أطول ومقاومة للصدأ).
قطر الأعمدة =
75 مم
مصنعة بدقة
قيادة التروس/العجلات المسننة، حول
18 خطوة
لتشكيل
المحرك الرئيسي (ماركة بولارويد) =
7
0.5 كيلو واط
التحكم في سرعة التردد
محرك مخفض السرعة: سلسلة R
سلسلة: زيكيانغ (من إنتاج مجموعة دونغهوا، العلامة التجارية الأولى في الصين)
حجم السلسلة: بوصة واحدة مع 18 سنًا
جميع مسامير التثبيت من الدرجة 8.8 (تستخدم المصانع الرخيصة الدرجة 4.8 المنخفضة) لضمان تثبيت هيكل الآلة بإحكام وعمر طويل أثناء تشغيل الآلة لفترة طويلة.
تشكيلات حقيقية
12-15 متر/دقيقة

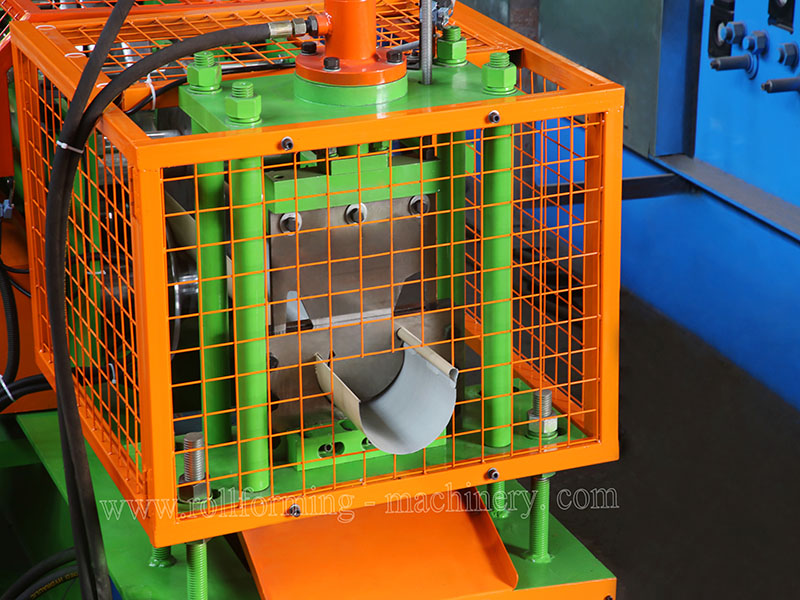

4) جهاز القطع الهيدروليكي
جهاز التسوية سيجعل المنتج أكثر جمالاً
محرك هيدروليكي:
3 كيلو واط
ضغط القطع:
0-16 ميجا باسكال
مادة أداة القطع:
Cr12Mov
(=
SKD11
(مع عمر افتراضي للقطع لا يقل عن مليون مرة)، معالجة حرارية إلى درجة حرارة HRC58-62
يتم توفير قوة القطع بواسطة المحرك الرئيسي ومحطة هيدروليكية مستقلة
5 نظام التحكم PLC م
التحكم في الكمية وطول القطع تلقائيًا
أدخل بيانات الإنتاج (دفعة الإنتاج، عدد القطع، الطول، إلخ) على شاشة اللمس،يمكنه إنهاء عملية الإنتاج تلقائياً.
يُدمج مع: وحدة تحكم منطقية قابلة للبرمجة، ومحول تردد، وشاشة لمس، وجهاز تشفير، إلخ.
6) مخرج را ck
بدون طاقة، اثنين وحدات ، مزودة بعجلات لسهولة الحركة

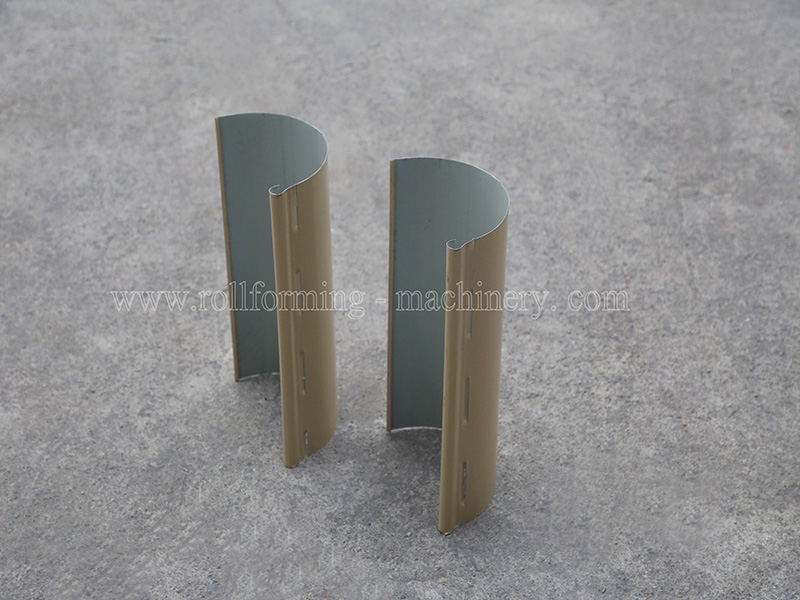

7) عرض المنتج
خدمة ما بعد البيع
1. الضمان لمدة 24 شهرًا بعد استلام العميل للجهاز.
خلال فترة الـ 24 شهرًا، سنقوم بتوصيل قطع الغيار إلى العميل مجانًا.
2. نقدم الدعم الفني طوال فترة استخدام أجهزتنا
3. يمكننا إرسال فنيينا لتركيب وتدريب العمال في مصانع العملاء مع
تكلفة إضافية
شروط التجارة
1. الحد الأدنى لكمية الطلب (MOQ): مجموعة واحدة
2. مدة التسليم: حوالي 45 يوم عمل
3. ميناء الشحن: ميناء شيامن
4. نوع الدفع: عن طريق التحويل المصرفي أو عن طريق خطاب الاعتماد
5. التصدير: إلى أكثر من 50 دولة ومنطقة، بما في ذلك تايوان والمملكة المتحدة وفرنسا وسنغافورة.
اليونان، أستراليا، الولايات المتحدة الأمريكية، المكسيك، البرازيل، تشيلي، بوليفيا، ترينيداد، إسرائيل، المملكة العربية السعودية، إلخ.
أسلوب التعبئة
طريقة التعبئة: الهيكل الرئيسي للآلة مكشوف و مغطى بغشاء بلاستيكي (للحماية من الغبار والتآكل) تم تحميلها في الحاوية و مثبتة بإحكام في حاوية مناسبة بواسطة حبل فولاذي وقفل مناسبة للنقل لمسافات طويلة.
