ماكينة تشكيل لفائف المدادات C ذاتية التغيير بالكامل

حساب تعريفي

الشفة (هـ): 10-25 مم
الارتفاع (H): C: 25~80±0.5 مم
عرض الشبكة (W): C50~200±0.5 مم

مادة

سُمك المادة (t): 2.0 -4.0 مم
المادة القابلة للتطبيق: الفولاذ المجلفن (GI)، الفولاذ المدرفل على البارد (CRC) )

مع قوة الخضوع: سؤال 235 -550 ميجا باسكال

سير العمل

جهاز فك اللفائف ← جهاز التغذية والتسوية ← هيدروليكي لكمة و التقطيع المسبق الجهاز ← نظام التشكيل بالدرفلة ← القطع الهيدروليكي للأعمدة ← رف الخروج

مكونات الآلات

1) 5 أطنان جهاز فك اللفائف الهيدروليكي: مجموعة واحدة

التحكم الهيدروليكي في انكماش وتوقف التجويف الداخلي لملف فولاذي
أقصى عرض للتغذية: 600 مم
نطاق معرف الملف: 508±30 مم القطر الخارجي: 1600 مم
السعة القصوى: 5 أطنان المحرك: 3 كيلو واط التحكم في سرعة التردد
محرك مضخة الزيت 2.2 كيلو واط، مع ذراع ضغط
أضف طاقة تغذية تلقائية وجهاز إيقاف ذاتي

2) جهاز التغذية والتسوية

أعلى ثلاثة تحت أربعة تماما S حتى جهاز تسوية الأعمدة
مع دليل مواد التغذية، هيكل الجسم مصنوع من H450 نوع من الفولاذ
سُمك الجدار الجانبي: Q235 t30mm
أعمدة مصنوعة من فولاذ GCr15 (= فولاذ EN31)

المعالجة الحرارية، HRC 58-62. القطر = φ105 مم

يستخدم محركان كهربائيان تي o ضبط تلقائي لعرض تغذية المواد ح

يستخدم ثماني أسطوانات هوائية تغيير تلقائي للمسافة بين عمودَي الدوران العلوي والسفلي

3) جهاز القطع والتثقيب الهيدروليكي

يستخدم نظام هيدروليكي واحد لعمليتي التثقيب والقطع المسبقين
المحرك الهيدروليكي: 22 كيلو واط نطاق الضغط الهيدروليكي: 0-16 ميجا باسكال
مادة أداة التثقيب والقطع: فولاذ القوالب Cr12MoV ( = فولاذ SKD11

(عمر قطع يصل إلى مليون مرة)، معالجة حرارية إلى درجة حرارة HRC58-62
محركات رباعية الأسطوانات نظام تثقيب الثقوب للتثقيب على كل من الشبكة والشفة

4) هـ جهاز الخلط

يستخدم محركان كهربائيان T o ضبط تلقائي لعرض تغذية المواد ح

5) الآلة الرئيسية

هيكل الجسم مصنوع من H450 نوع الفولاذ باللحام
سُمك الجدار الجانبي: Q235 t30mm
بكرات مصنوعة من فولاذ Cr12 المعالجة الحرارية، HRC58-62
قطر الأعمدة = 95 جنيهًا إسترلينيًا مصنعة بدقة
قيادة التروس/العجلات المسننة، حول برنامج من 22 خطوة لتشكيل
المحرك الرئيسي (ماركة بولارويد) = 30 كيلوواط التحكم في سرعة التردد

يستخدم محركان كهربائيان لضبط عرض تغذية المواد تلقائيًا

يستخدم محركان كهربائيان لتغيير الحجم تلقائيًا

هيكل مقوس

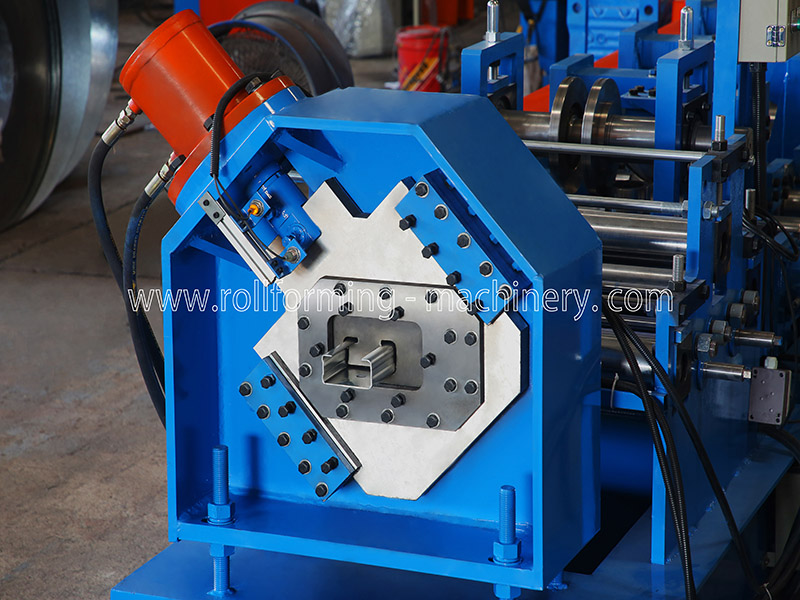

5) جهاز القطع الهيدروليكي للعمود

عمود للقطع، توقف للقطع، تصميم شفرة قطع من قطعتين
المحرك الهيدروليكي: 22 كيلوواط، ضغط القطع: 0-16 ميجا باسكال

مادة أداة القطع: Cr12MoV (= فولاذ SKD11)

على الأقل يا مليون مرة (من حيث عمر القطع)، المعالجة الحرارية HRC58-62

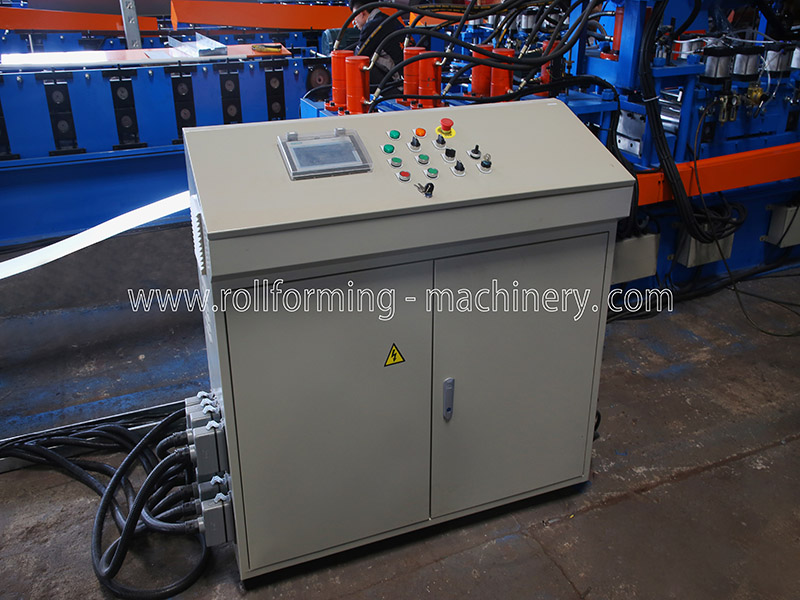

6) نظام التحكم PLC

التحكم في الكمية وطول القطع تلقائيًا
أدخل بيانات الإنتاج (دفعة الإنتاج، عدد القطع، الطول، إلخ).

على شاشة اللمس، يمكنه إنهاء عملية الإنتاج تلقائياً.
يُدمج مع: وحدة تحكم منطقية قابلة للبرمجة، ومحول تردد، وشاشة لمس، وجهاز تشفير، إلخ.

7) رف الخروج: واحد وحدة

بدون طاقة، واط مزودة بعجلات لسهولة الحركة.

8) عرض المنتج

أسلوب التعبئة

طريقة التعبئة : الهيكل الرئيسي للآلة مكشوف و مغطى بغشاء بلاستيكي (للحماية من الغبار والتآكل) تم تحميلها في الحاوية و مثبتة بإحكام في حاوية مناسبة بواسطة حبل فولاذي وقفل مناسبة للنقل لمسافات طويلة.

خدمة ما بعد البيع

1. الضمان لمدة 24 شهرًا بعد استلام العميل للجهاز. خلال فترة الـ 24 شهرًا، سنقوم بإرسال قطع الغيار البديلة إلى العميل مجانًا.
2. نقدم الدعم الفني طوال فترة استخدام آلاتنا.
3. يمكننا إرسال فنيينا لتركيب وتدريب العمال في مصانع العملاء مع تكلفة إضافية.

شروط التجارة

1. الحد الأدنى لكمية الطلب (MOQ): مجموعة واحدة.
2. وقت التسليم: حوالي 60 يوم عمل.
3. ميناء التحميل: ميناء شيامن.
4. نوع الدفع: عن طريق التحويل المصرفي أو عن طريق الاعتماد المستندي.
5. التصدير: إلى أكثر من 50 دولة ومنطقة، بما في ذلك تايوان والمملكة المتحدة وفرنسا وسنغافورة.
اليونان، أستراليا، الولايات المتحدة الأمريكية، المكسيك، البرازيل، تشيلي، بوليفيا، ترينيداد، إسرائيل، المملكة العربية السعودية، إلخ.
